Styles de surfaces

Définition

Les styles de surface vous permettent de créer et de gérer les styles utilisés pour dessiner et visualiser votre carte.

Si votre carte a été créée par notre équipe ou si vous avez suivi l'assistant de création, les styles de surface devraient être prêts pour vous. Vous pouvez toujours les modifier à l'aide de la fenêtre de dialogue Surface styles.

Les styles ont 3 caractéristiques principales :

Name Le nom du style ne peut contenir que des caractères alphanumériques.

Height Cette valeur définit la hauteur à laquelle le moteur 3D extrudera les surfaces. Plus la valeur est élevée, plus la hauteur de la surface affichée sera élevée.

Color Cette valeur définit la couleur du style.

Un dessin en 2D, un rendu en 3D

Dans VisioMapEditor, vous dessinez toujours exclusivement en 2D. Le rendu 3D de votre carte est généré automatiquement parl'outil, à partir de la hauteur d'extrusion définie dans chaque style.Pour modifier la hauteur d'un style (ou n'importe laquelle de ses autres propriétés), cliquez sur l'icône à côté du nom de votrecarte, puis cliquez sur Surface styles, où tous les styles utilisés sur votre carte sont répertoriés.

En savoir plus sur la hauteur d'extrusion

Dans certains logiciels de dessin, l'ordre des calques dans la liste détermine leur visibilité : le premier calque de la liste s'affiche enpremier. Dans VisioMapEditor, en revanche, c'est la hauteur d'extrusion du style qui détermine quelle surface sera visible en premier lorsdu dessin d'une carte : le style ayant la hauteur d'extrusion la plus élevée s'affichera au-dessus, les autres styles en dessous.

Arrière-plan de la carte

Dans la fenêtre Surface styles, vous pouvez accéder à l'onglet Background, qui vous permettra de changer l'arrière-plan de votre carte.
‍
Vous avez 3 options disponibles :

• Définir une seule couleur en arrière-plan
• Définir deux couleurs pour obtenir un effet dégradé
• Choisir une image pour afficher une skybox. Des images vous sont déjà proposées par défaut, pour afficher par exemple un ciel ensoleillé ou des nuages.

L'arrière-plan ne sera visible que sur le rendu 3D de votre carte.

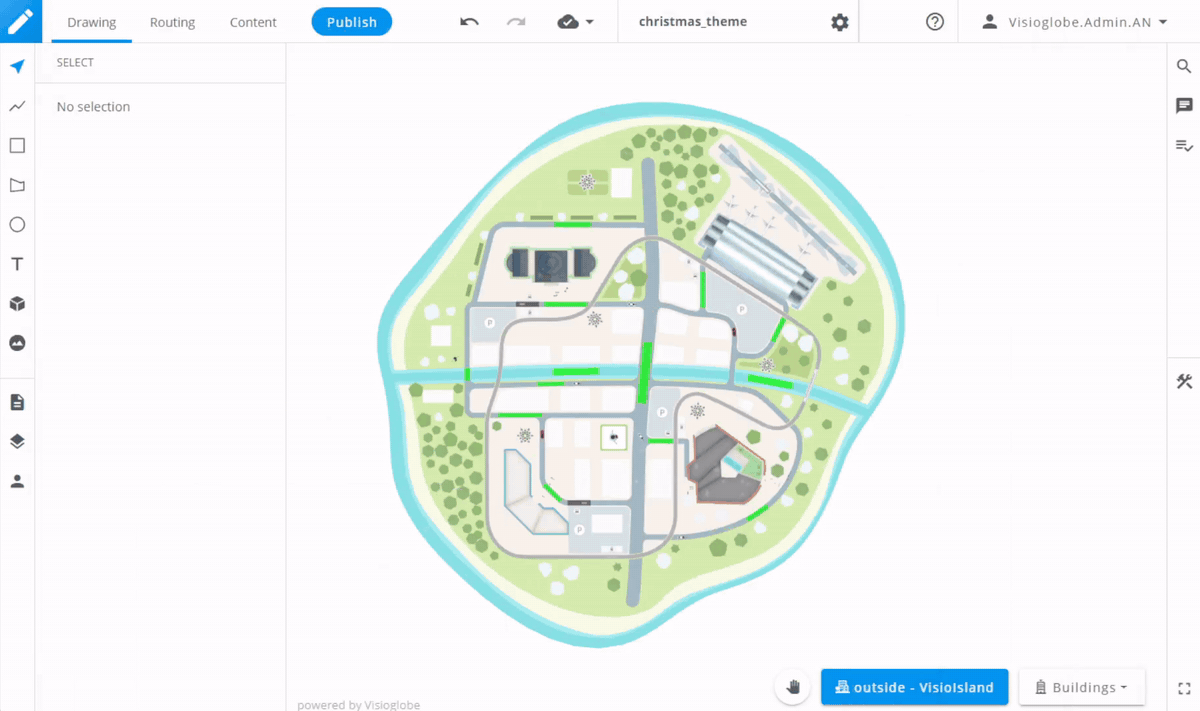

Créer des thèmes de couleurs

Depuis la fenêtre Surface styles, vous pouvez retrouver tous les styles utilisés sur votre carte, et modifier leur nom, leur couleuret leur hauteur d'extrusion.Dans le menu de gauche, cliquez sur Add new theme pour créer un nouveau thème de couleur. Sélectionnez ce nouveau thème,puis choisissez des couleurs différentes pour un ou plusieurs styles.Une fois votre thème prêt, cliquez sur le menu à trois points qui lui est associé, sélectionnez Set current theme, puis cliquez surOK pour l'appliquer. La carte s'affichera désormais avec les couleurs de ce thème.
